Невозможно представить современный дом без электричества, которое даёт свет, тепло, возможность использования всех бытовых приборов и техники, облегчающих жизнь и создающих комфорт.

Естественно, что при строительстве дома подведение к нему электричества—один из важнейших и ответственных этапов. Задачу эту, несомненно, должны решать профессионалы. Ведь от качества проведенных работ зависит не только бесперебойная и долговечная работа всех электрических устройств, но и безопасность дома и всех живущих в нём.

Но любой хозяин должен знать основные этапы и правила проведения электричества в доме, чтобы контролировать работу специалистов и разговаривать с ними на «одном языке», если возникнут вопросы. К тому же прокладку электрической сети произведут профессионалы, а дальнейшую ее эксплуатацию будут осуществлять жильцы.

Схему электропроводки следует продумать уже на этапе проектирования будущего дома. Для этого необходимо учесть, какие приборы будут подключены к электросети и где они будут находится.

План-схема составляется в двух вариантах:

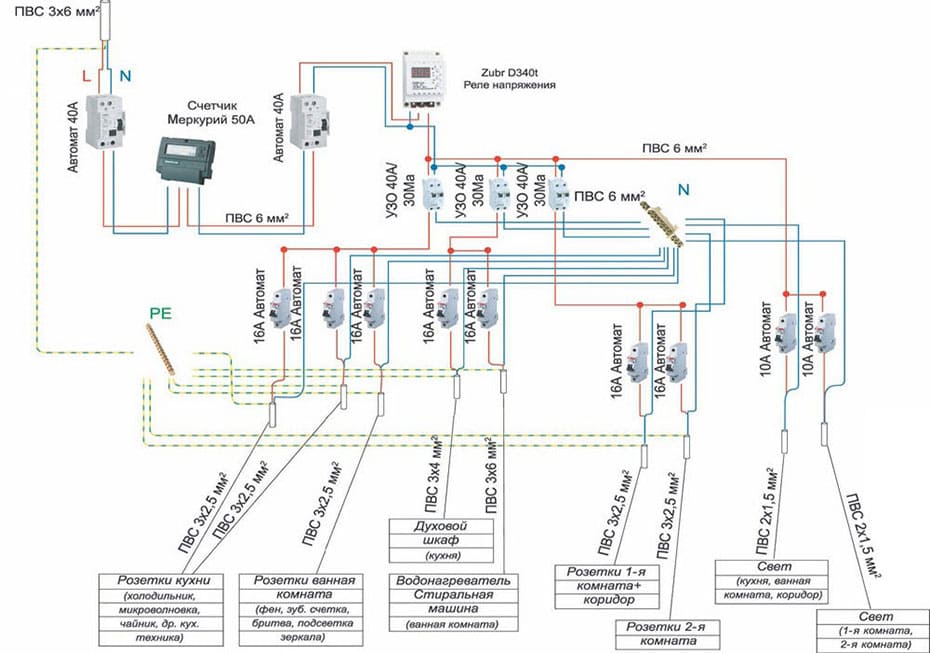

1. Электрическая схема. На ней отображены все узлы питания после точки ввода в дом: предохранители, распределительные коробки, розетки, линии электропередач, их типы марки и т. п.

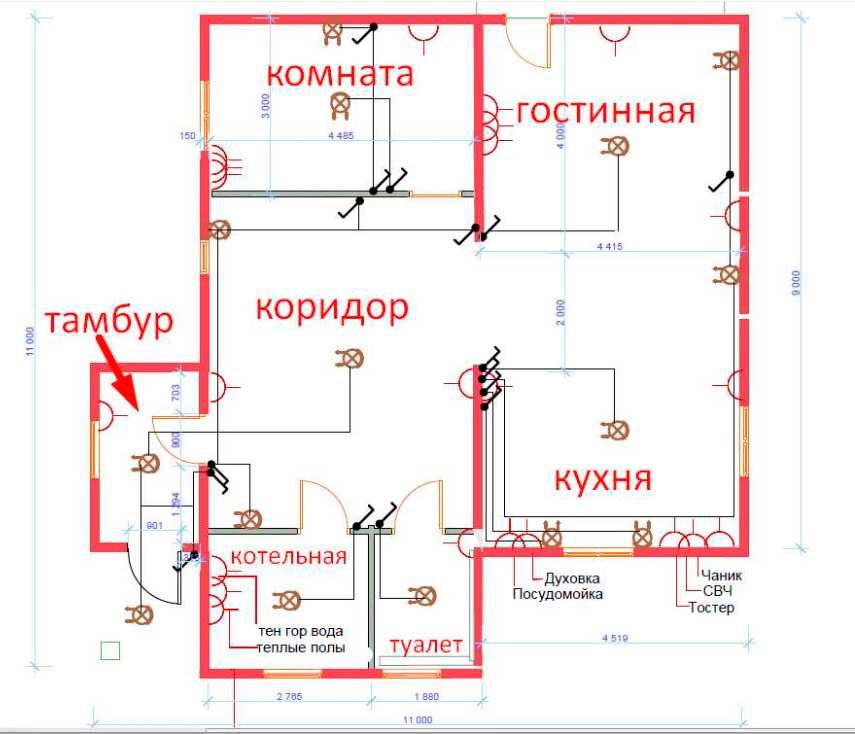

2. Монтажная схема. Соответствует плану дома, на котором отображены места прокладки кабеля и монтажа устройств. Необходима для расчета количества необходимых материалов.

Для правильного выбора схемы и материалов, которые будут использованы при проводке, необходимо составить список электроприборов и их мощности, а также место их расположения в доме.

Сумма мощностей всех приборов является максимальной мощностью. Так как все энергопринимающие устройства редко работают одновременно, то для расчётов максимальную величину умножают на коэффициент: 0,8, если она не более 14 кВт, и 0,6, если эта величина составляет 15-20 кВт.

Все электроприборы на щите разбиваются на группы по назначению. Например:

• освещение;
• розетки;
• силовые элементы (водонагреватель, плита, стиральная машина и т .д.);
• хозяйственные помещения.

Также возможна разбивка по комнатам или этажам.

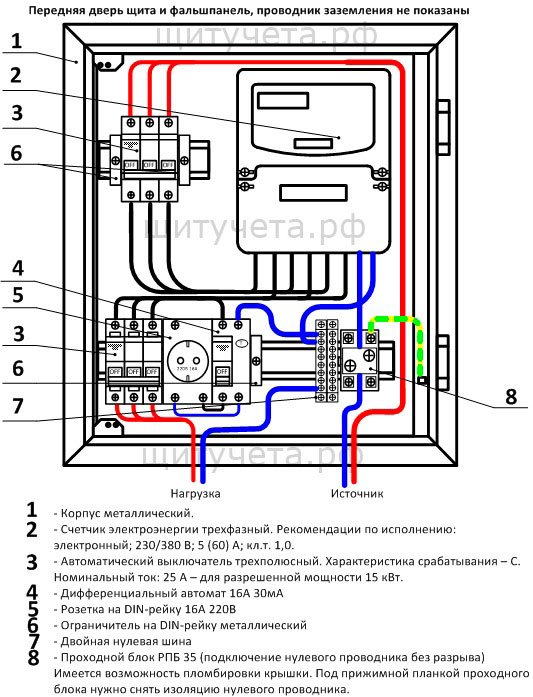

Разводка электричества начинается от ЩУ (щит учёта). Его также называют шкафом учёта и распределения электроэнергии (ШРУ). Схема стандартного щита учёта представлена ниже.

Чтобы обезопасить людей при воздействии на них электрического тока при повреждении приборов или проводки, необходимо снабдить дом заземлением.

Суть его состоит в том, что при попадании человека под напряжение ток идет не через человека, а по пути наименьшего сопротивления. Таким путём и является заземление.

1. Контур заземления. При этом способе в землю вбиваются металлические электроды длиной как минимум 2 м на расстоянии не менее величины их длины. Количество электродов определяют, измеряя величину сопротивления, которая должна быть не более 30 Ом. Минимальное количество количество—три. Электроды соединяют между собой горизонтальными прутками и подключаются к входному устройству.
2. Модульное заземление используют, когда площадь участка ограничена. В землю вбивается специальный электрод на глубину, при которой сопротивление не превышает установленных значений. Эта глубина может достигать 20 м и более.

• Монтаж электропроводки осуществляют строго по разработанной схеме из указанных на ней материалов.
• Места соединения проводов должны быть плотными, чтобы предотвратить перегрев.

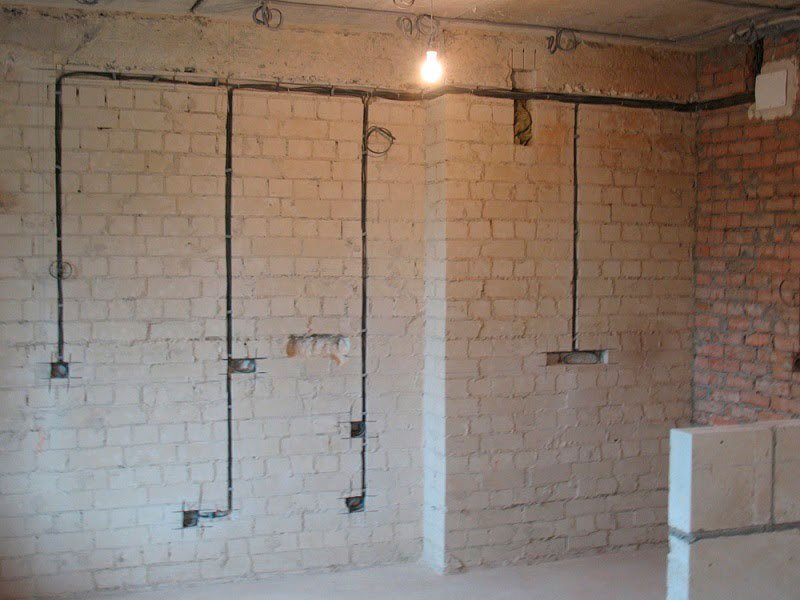

• Кабель прокладывается только по вертикали или горизонтали, изгибы делают под прямым углом.
• Линии разводки должны располагаться на расстоянии не менее 15 см от потолка, 20 см—от пола, 10 см—от углов, 40 см—от газовой трубы.
• Оптимальная глубина штробы для прокладки кабеля должна составлять 2 см.
• Провода из разных материалов соединяются через специальную муфту.

Конечно, для каждого дома существуют свои особенности, которые учитываются при монтаже, например, материал, из которого изготовлены стены.

• Все работы проводятся при отключённом питании.
• Все токоведущие части проводки должны быть заизолированы.
• Повышенные меры электробезопасности в детских комнатах.
• Во влажных помещениях кабели должны иметь достаточный уровень гидроизоляции.
• Заземление необходимых элементов, особенно устройств высокой мощности и осветительных и иных приборов в ванных комнатах.
• Запрещается занижать сечение проводов.
• Инструменты для монтажа должны иметь деревянные или пластмассовые ручки.

В этой статье затронуты лишь основные моменты, касающиеся схемы подключения электричества к дому. Для проведения качественных и безопасных работ нужны специальные знания и навыки. Если Вы планируете монтаж проводки, то можете обратиться к высококлассным специалистам «Балтийской ЭлектроКомпании».
